Beskrivelse

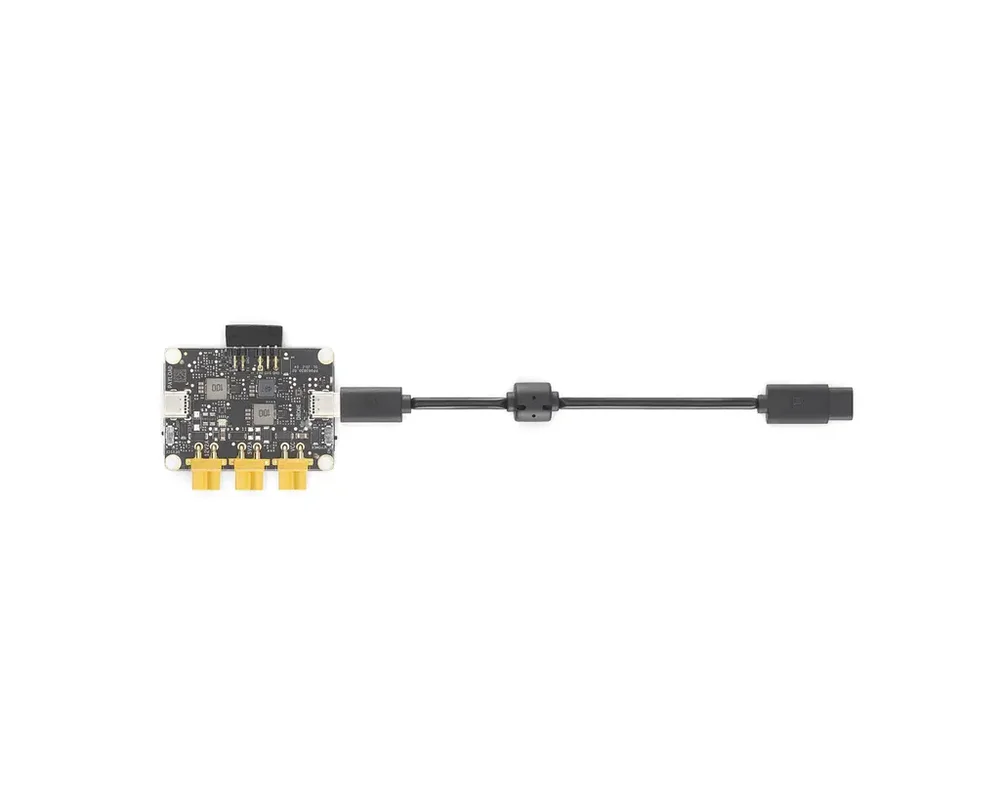

Utviklingssettet kan konvertere E-Porten på luftfartøyet til flere standardmaskinvareporter som XT30 strømutgangsporter, USB 2.0-port og UART/PPS signalet utgangsport, noe som gjør det praktisk for utviklere å koble til maskinvareutstyr og utføre SDK-utvikling og feilsøking.TipsNår du bruker adapterkortet, må du passe på å plassere det i riktig posisjon for å unngå kortslutninger som kan oppstå ved kontakt mellom adapterkortet og luftfartøyets arm.Hvis adapterkortet er integrert i et nyttelastprodukt, må du sørge for å designe et varmespredningssystem og et beskyttelsesdeksel av metall.Hvis det oppdages gnister, røyk, merkelige lukter eller andre unormaliteter, må du umiddelbart koble adapterkortet fra strømkilden.Når alle tre XT30 strømutgangsporter brukes, bør den totale utgangseffekten være mindre enn maksimal utgangseffekt til luftfartøyet. Pass på å utvikle nyttelaster innenfor utgangsspesifikasjonene.I eskenE-Port adapterkort × 1Pin Header-beskytter × 1E-Port koaksialkabel (150 mm) × 1XT30 til USB-C strømkabel (300 mm) × 1XT30 til DC5.5 strømkabel (300 mm) × 1SpesifikasjonerDimensjoner adapterkort: 55 × 40 × 9 mm (L × B × H)XT30 VCC strømutgang:DJI Mavic 3E/3T: 12-17,6 V/4 AMatrice 30-serien: 19,2-26,1 V/4 AMatrice 300 RTK: 24 V/4 AMatrice 350 RTK: 24 V/4 AXT30 12V strømutgang: 12 V/2 AXT30 5V strømutgang: 5 V/2 AKompatibilitetMatrice 350 RTKMatrice 300 RTKMatrice 30/30TDJI Mavic 3E/3T
